上海、海南兩地龍門吊安全監控系統順利交付，設備安全盡在“眼”中

作者：三思科技 更新時間：2024-04-09

龍門吊（又稱門式起重機）作為一種起重設備被廣泛應用于建筑施工領域。因場地狹小、高空作業人員視角受限、駕駛員不當操作、龍門吊自身設計缺陷等原因，讓龍門吊在使用過程中存在很大的安全隱患。龍門吊吊載的貨物、吊具等重物從空中墜落或龍門吊傾覆等原因造成的事故不在少數，并往往造成嚴重的人員傷亡。因此，對于龍門吊使用過程中的運行狀態進行實時監控、監測顯得尤為重要。

由湖北三思科技自主研發的SSL-CB型龍門吊安全監控系統用于監控門式起重機（龍門吊）的運行和維護，包括運行環境監控、運行狀態監控、視頻監控等多種監控內容，以及日常維護檢修任務的下發等，并生成相應的數據記錄，一站式解決龍門吊設備的監控、異常報警、數據采集存儲、任務下發反饋等多種問題。

PART 01

海南50T龍門吊安全監控系統安裝現場

▲現場設備全景圖

▲龍門吊安全監控系統終端顯示器安裝實拍圖

顯示屏內容包含：小車主副鉤高度、行程、速度、吊重等方面信息，整車動畫軌跡顯示；
功能包含：視頻采集和回放、采集數據顯示、趨勢記錄，故障報警、參數圖紙等管理。

▲部分限位開關安裝實拍圖

▲部分?jǐn)z像頭安裝實拍圖

吊裝區域：端梁中間各裝1路攝像頭，用于監控現場吊裝區域。

整車行走區域：端梁兩頭各裝2個攝像頭，用于監控整車運行軌道區域。

▲部分行程編碼器安裝實拍圖

▲風速傳感器安裝實拍圖

▲布線工藝現場實拍圖

本項目還加裝了人臉識別系統。起重機作為特種設備，只允許有資質的人員使用操作，使用生物識別技術作為身份識別鑰匙，能更準確的識別操作人，避免“共享密碼”隨意操作的情況出現，同時還可以起到統計操作人考勤的作用。

PART 02

上海180T+32T-跨度33m-高18m龍門吊安裝現場

▲現場設備全景圖

▲龍門吊安全監控系統終端顯示安裝實拍圖

顯示屏內容包含：小車主副鉤高度、行程、速度、吊重等方面信息，整車動畫軌跡顯示；

功能包含：視頻采集和回放、采集數據顯示、趨勢記錄，故障報警、參數圖紙等管理。

▲龍門吊視頻監控系統終端顯示安裝實拍圖

▲部分限位開關安裝實拍圖

▲部分?jǐn)z像頭安裝實拍圖

吊裝區域：端梁中間各裝1路攝像頭，用于監控現場吊裝區域。

整車行走區域：端梁兩頭各裝2個攝像頭，用于監控整車運行軌道區域。

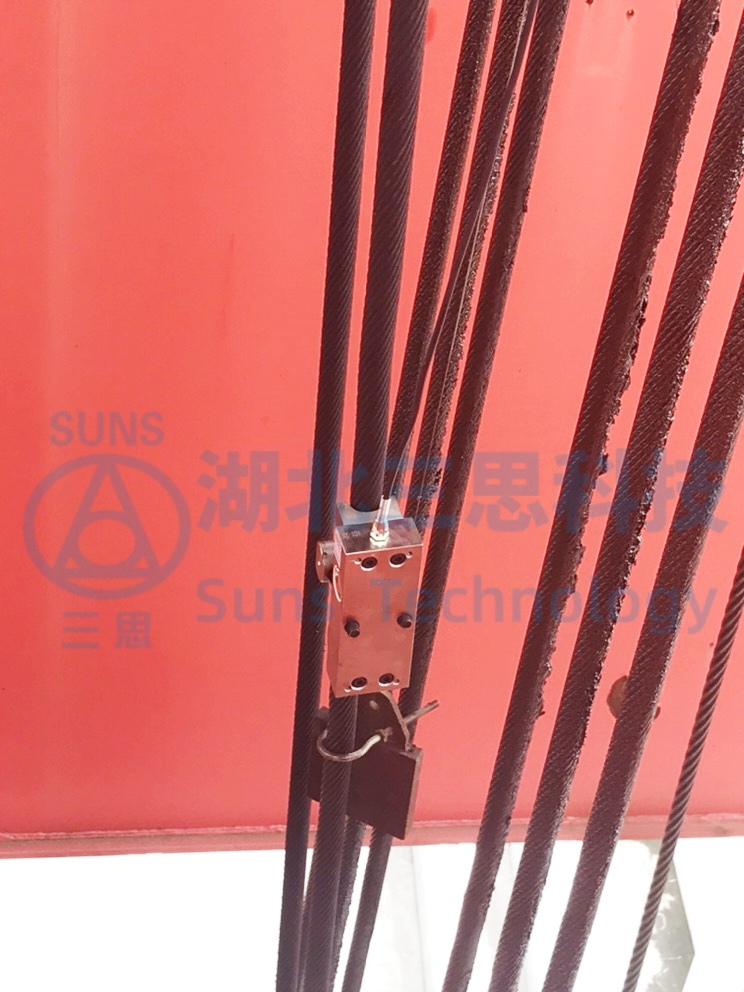

▲部分重量傳感器安裝實拍圖

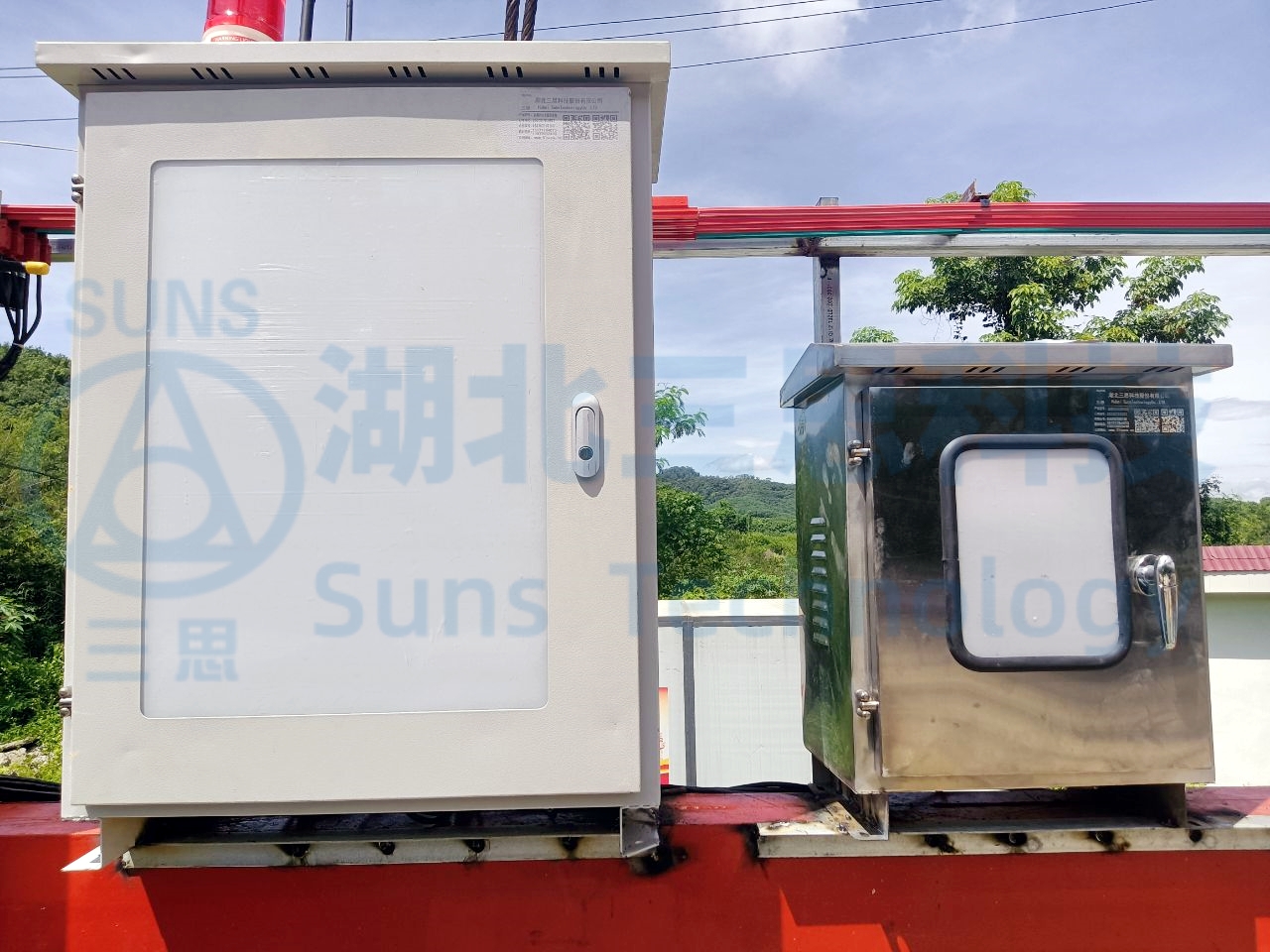

▲電控箱及紅外報警燈安裝實拍圖

▲信號采集箱安裝實拍圖

以上兩個現場所安裝的均是SSL-CB型常規龍門吊安全監控系統，本系統適用于大部分龍門吊，能夠全方面保證龍門吊的安全運行，包括龍門吊區域安全防護、防碰撞、超載、防偏斜等功能，能夠提供龍門吊安全運行狀態的實時預警和控制，提高操作的安全性。

如有特殊需求，我司需要到現場進行現場勘查，根據現場的實際情況，按照國家的相關規定，來制定相應技術和安裝方案。
